O que você sabe sobre o osciloscópio? O equipamento é geralmente utilizado para visualizar e analisar sinais elétricos ao longo do tempo, é muito procurado, pois ele exibe graficamente a forma de onda de um sinal, permitindo a análise de características como amplitude, frequência e distorção.

Sendo uma ferramenta essencial na área eletrônica, no segmento de engenharia e áreas relacionadas, é importante saber como utilizá-lo. Por isso, a Socintec preparou este conteúdo com alguns pontos importantes sobre este equipamento.

O que é um Osciloscópio?

Um osciloscópio é um instrumento de medição eletrônico que permite visualizar e analisar sinais elétricos de forma gráfica. O dispositivo exibe graficamente a variação de um sinal elétrico ao longo do tempo, permitindo que os técnicos e engenheiros analisem características como amplitude, frequência, forma de onda e outras propriedades.

A capacidade de diagnosticar rapidamente problemas em circuitos, identificar distorções e analisar transientes faz do osciloscópio uma escolha essencial para manutenção, desenvolvimento de circuitos e prevenção de danos mais graves.

Principais características e funções

Tela de Exibição (Display): geralmente, os modelos mais modernos possuem telas de cristal líquido (LCD) ou LED que exibem as formas de onda de maneira clara e precisa.

Canais Múltiplos: muitos equipamentos têm a capacidade de visualizar e comparar vários sinais simultaneamente, utilizando diferentes canais.

Controles de Trigger: os controles de trigger permitem sincronizar o início da captura da forma de onda com um ponto específico no sinal, proporcionando uma visualização estável e repetitiva.

Escala e Posição Vertical/Horizontal: permite ajustar a escala vertical e horizontal para ampliar ou reduzir a amplitude e a largura da forma de onda, facilitando a análise de detalhes específicos.

Medições Automáticas: muitos desses equipamentos possuem funções automáticas que facilitam a realização de medições precisas, como amplitude, frequência, período, entre outras.

Armazenamento e Recuperação de Formas de Onda: alguns modelos, como os digitais, permitem armazenar formas de onda para análise posterior, bem como recuperar formas de onda de eventos anteriores.

Os principais tipos de osciloscópio

Existem diferentes tipos desse instrumento no mercado, cada um com suas próprias características e funcionalidades. Veja abaixo os sete tipos principais, além do osciloscópio digital, que você encontra na Socintec.

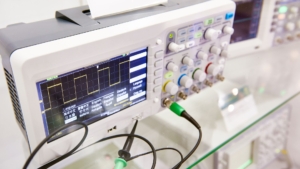

Osciloscópios Digitais (DSO)

Os osciloscópios digitais convertem sinais analógicos em dados digitais para processamento e exibição. Eles oferecem maior flexibilidade e capacidade de armazenamento em comparação com os modelos analógicos, permitindo análises mais avançadas. Os DSOs são amplamente utilizados devido à sua versatilidade.

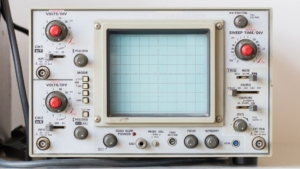

Osciloscópios Analógicos

Os aparelhos analógicos representam a forma clássica dessa ferramenta. Eles operam utilizando circuitos analógicos para processar e exibir sinais elétricos. Embora ofereçam menor largura de banda em comparação com os osciloscópios digitais, ainda são utilizados em algumas aplicações específicas que demandam precisão e fidelidade analógica.

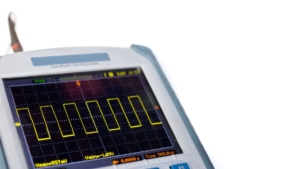

Osciloscópios Portáteis

Projetados para mobilidade, os osciloscópios portáteis são compactos e adequados para uso em campo. Oferecem praticidade em ambientes externos e aplicações que exigem deslocamento frequente.

Osciloscópios de Armazenamento

Similar aos analógicos, os osciloscópios de armazenamento têm a capacidade adicional de armazenar e recuperar formas de onda para análise posterior. Essa característica é particularmente útil para capturar eventos transitórios ou intermitentes, permitindo uma análise mais detalhada e a revisão de momentos específicos.

Osciloscópios de Forma de Onda Arbitrária

Além das funcionalidades típicas, os osciloscópios de forma de onda arbitrária têm a capacidade de gerar formas de onda programáveis pelo usuário. Esses dispositivos são empregados em testes de equipamentos eletrônicos e no desenvolvimento de circuitos.

Osciloscópios de Domínio Misto

Os osciloscópios de domínio misto combinam as capacidades de um osciloscópio digital com análise lógica. Isso permite a visualização simultânea de sinais analógicos e digitais, tornando-os ideais para a depuração de sistemas digitais complexos.

Osciloscópios de Tempo Real

Osciloscópios de tempo real são capazes de capturar e exibir formas de onda instantaneamente, sem a necessidade de armazenamento prévio. Essa capacidade é crucial para a análise de sinais de alta frequência e eventos de curta duração.

Mas para manter a precisão do seu equipamento não se esqueça de manter a calibração em dia com a Socintec! Nosso amplo escopo da acreditação 17025 cobre a maioria dos instrumentos.

Por que usar um osciloscópio?

O uso desse instrumento é essencial em diversas áreas, especialmente em eletrônica e engenharia, devido aos benefícios que oferece na análise de sinais elétricos. Aqui estão algumas razões pelas quais é vantajoso utilizar um osciloscópio:

1. Visualização de Formas de Onda

Permite a visualização gráfica das formas de onda dos sinais elétricos. Isso é crucial para compreender como os sinais variam ao longo do tempo, contribuindo para a identificação rápida de problemas de sinal, manutenção preventiva e otimização de sistemas eletrônicos.

Ao visualizar a forma de onda, os osciloscópios facilitam a identificação de anomalias, picos, distorções e outras irregularidades nos sinais elétricos, o que ajuda a solucionar problemas em circuitos mais rapidamente.

2. Análise de Sinais em Tempo Real

Possibilitam a análise imediata dos sinais elétricos, o que é essencial para diagnosticar rapidamente problemas em circuitos eletrônicos, evitando danos mais graves, uma vez que permite a intervenção rápida antes que problemas potenciais se agravem

A capacidade de sincronizar a exibição da forma de onda com um ponto específico no sinal (trigger) proporciona estabilidade na visualização, facilitando a análise.

3. Medições Precisas

Permitem realizar medições precisas de amplitude, frequência, período, tempo de subida, tempo de descida, entre outras características dos sinais, facilitando o diagnóstico eficiente de problemas em circuitos eletrônicos, permitindo uma análise detalhada da forma de onda.

Em manutenção e reparo de equipamentos eletrônicos, ajudam a identificar e diagnosticar problemas, acelerando o processo de resolução de falhas.

4. Análise de Sinais Complexos

Oferecem recursos avançados, como análise matemática, FFT (Transformada Rápida de Fourier) e modos de trigger avançados, essenciais para analisar sinais complexos e verificar a integridade deles, diagnosticando problemas de temporização.

No processo de validação de projetos eletrônicos, esse equipamento é utilizado para verificar se os sinais estão em conformidade com as especificações e se atendem aos requisitos do projeto.

5. Educação e Aprendizado

Em ambientes educacionais, são ferramentas valiosas para ensinar conceitos de sinais elétricos e proporcionar aos alunos uma compreensão prática da teoria. Em projetos eletrônicos, por exemplo, eles são fundamentais para desenvolver, testar e otimizar circuitos, garantindo que funcionem conforme o esperado.

Como usar um osciloscópio?

Usar um osciloscópio pode parecer complicado em um primeiro momento, mas com alguma prática, torna-se uma habilidade valiosa para analisar sinais elétricos. Aqui estão os passos básicos para utilizá-lo:

Conexão do equipamento

Conecte a ponta de prova (sonda) do osciloscópio ao ponto do circuito que deseja medir.

Certifique-se de que a terra (pino de referência) da sonda também esteja conectada a uma referência de terra adequada.

Configuração Básica

Ligue o osciloscópio e aguarde a inicialização. Ajuste a escala vertical e horizontal para que a forma de onda seja visível na tela.

Posicionamento da Forma de Onda

Utilize os controles de posição vertical e horizontal para centralizar a forma de onda na tela.

Configuração de Trigger

Configure os parâmetros de trigger para estabilizar a forma de onda na tela. Isso ajuda a sincronizar a captura com um ponto específico do sinal.

Aquisição de Dados

Pressione o botão de “Run” ou “Start” para começar a aquisição de dados. Alguns osciloscópios modernos iniciam automaticamente.

Medições Básicas

Utilize as escalas e cursores do osciloscópio para realizar medições básicas, como amplitude, frequência e período.

Modos de Trigger Avançados (Opcional)

Explore os modos de trigger avançados, como Trigger de Borda, Trigger de Nível e Trigger de Vídeo, conforme necessário para analisar sinais mais complexos.

Armazenamento de Formas de Onda (Opcional)

Se necessário, use as opções de armazenamento do osciloscópio para capturar e analisar formas de onda específicas.

Análise de Formas de Onda

Analise a forma de onda na tela, observando picos, vales, ciclos e outros detalhes. Esteja atento a distorções ou anomalias.

Desligamento

Desligue o osciloscópio após o uso e desconecte as pontas de prova.

Lembre-se de consultar o manual do usuário do osciloscópio específico que está utilizando, pois as características e os controles podem variar entre os modelos. Praticar regularmente e experimentar com diferentes configurações ajudará a desenvolver confiança na utilização do osciloscópio para análise de sinais elétricos.

Quais os erros mais comuns na hora de utilizar o equipamento?

Ao utilizar um osciloscópio, é comum cometer alguns erros que podem comprometer a precisão das medições e a interpretação adequada dos sinais. Entre esses erros está a configuração incorreta da sonda, seja conectando-a ao canal errado ou utilizando uma sonda com atenuação inadequada.

Outro erro frequente ocorre na configuração do trigger, podendo resultar em instabilidade na exibição da forma de onda. Além disso, uma má configuração das escalas vertical e horizontal pode dificultar a visualização apropriada da forma de onda desejada.

O desconhecimento da largura de banda do osciloscópio em relação ao sinal analisado é outro erro relevante. Utilizá-lo com largura de banda inadequada pode levar a medições imprecisas.

O uso incorreto dos controles de trigger avançados pode causar instabilidade na exibição, enquanto a falha em ajustar corretamente a referência de terra da sonda pode resultar em falhas.

É essencial realizar a calibração regular do osciloscópio, pois a falta desse procedimento podendo levar ao prejuízo a longo do tempo. Por isso, conte com a Socintec e evite esses erros com uma equipe que possui atenção cuidadosa aos detalhes, familiaridade com o equipamento utilizado e prática regular.

Como escolher o melhor modelo de osciloscópio?

Escolher o melhor modelo de osciloscópio envolve considerar uma série de fatores que atendam às suas necessidades específicas de medição e aplicação. Aqui estão alguns pontos a serem considerados na sua escolha:

Largura de Banda: escolha um equipamento com largura de banda adequada para a frequência dos sinais que você pretende analisar. Certifique-se de que a largura de banda seja maior do que a frequência máxima do sinal que você deseja medir.

Taxa de Amostragem: determina a precisão da representação digital do sinal analógico. Escolha um com uma taxa de amostragem que seja pelo menos cinco vezes maior do que a frequência do sinal de interesse.

Número de Canais: considere quantos canais você precisa. Osciloscópios podem ter um, dois, quatro ou mais canais. Escolha o número adequado para suas aplicações específicas.

Tipo de Osciloscópio: existem diferentes tipos de osciloscópios que podem ser escolhidos. Os modelos digitais (DSOs) são mais comuns hoje em dia devido à sua versatilidade e recursos adicionais, mas os analógicos ainda são usados em algumas aplicações. Por isso, é importante escolher o que mais se encaixa nas suas necessidades.

Resolução Vertical: a resolução vertical refere-se à capacidade de distinguir detalhes nas formas de onda. Escolha um com resolução suficiente para as suas medições.

Profundidade de Memória: a profundidade de memória afeta a quantidade de dados que o instrumento pode armazenar. Isso irá ajudar a analisar períodos mais longos ou sinais complexos.

Facilidade de Uso e Interface: avalie a facilidade de uso da interface do osciloscópio. Uma interface intuitiva, por exemplo, pode agilizar o processo de medição e aumentar a produtividade do trabalho.

A escolha do melhor equipamento depende das características específicas do seu trabalho, das frequências dos sinais que você irá analisar e do seu orçamento. Ao considerar esses fatores, você estará em melhor posição para escolher um que atenda às suas necessidades.
