Se você é do ramo da elétrica, o alicate amperímetro é uma ferramenta que já faz parte do seu cotidiano, ou pelo menos já fez. O equipamento é tão importante que é um dos itens mais requisitados por profissionais que mexem com eletricidade em sua rotina de trabalho.

Mas, se você ainda não sabe muito bem o que é ou como usá-lo, não se preocupe! Nesse conteúdo, vamos explicar tudo o que você precisa saber sobre essa ferramenta de medição tão essencial. Então, vem com a gente!

O que é um Alicate Amperímetro?

O alicate amperímetro é um equipamento particularmente útil para medir correntes em locais de difícil acesso ou em circuitos de alta potência, como em instalações elétricas residenciais, industriais e automotivas. Ele também pode medir outras grandezas elétricas, como tensão e resistência, tornando-o uma ferramenta versátil para eletricistas, engenheiros e técnicos.

Os principais tipos de alicate amperímetro

Existem diferentes tipos desse instrumento no mercado, cada um com suas próprias características e funcionalidades. Veja abaixo os dois tipos principais que você encontra na Socintec: o alicate analógico e o digital.

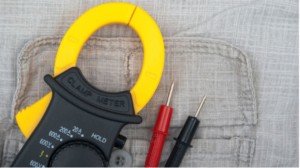

Alicate amperímetro analógico

É o mais antigo entre os quatro tipos, mas ainda é muito utilizado pelos eletricistas. Ele conta com um mostrador analógico para exibir a leitura, o que pode ser um pouco mais difícil de ler do que o display digital encontrado em novos modelos do equipamento.

É popularmente conhecido por ser durável e resistente à queda, o que pode ser útil em trabalhos mais pesados.

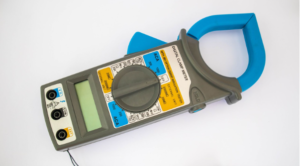

Alicate amperímetro digital

O tipo mais comum hoje em dia. São equipamentos fáceis de usar e oferecem uma leitura precisa da corrente elétrica medida. Além disso, as telas digitais são fáceis de ler e geralmente exibem unidades de medida além dos números.

O alicate amperímetro digital também possui outras funções além de medir corrente elétrica, como medição de tensão e resistência.

É importante entender as diferenças entre esses dois tipos de alicates amperímetros, para escolher o modelo certo para o trabalho a ser realizado.

Principais aplicações deste instrumento de medição

As aplicações do alicate amperímetro são diversas e abrangem várias áreas. Ele é amplamente utilizado para medição de corrente em instalações elétricas, motores elétricos, painéis solares e geradores.

Por conta da sua facilidade de uso e precisão, tornou-se uma ferramenta indispensável para eletricistas e profissionais de manutenção. Com a capacidade de medir corrente elétrica sem interromper cabos, o alicate amperímetro se torna uma ferramenta ideal para trabalhos em campo, por exemplo.

Além disso, com uma configuração adequada e correta, o instrumento pode ser usado com segurança para medições precisas e confiáveis de corrente elétrica permitindo que a medida indireta não passe diretamente pelo circuito interno do dispositivo de medição.

Como usar o alicate amperímetro?

O alicate amperímetro funciona a partir do princípio da interação eletromagnética. Ele consegue medir o campo induzido por meio da corrente que passa entre as suas pinças.

Quando envolvemos as pinças do equipamento em um fio carregado, temos um sistema em que o campo eletromagnético do fio está induzindo uma tensão elétrica em uma bobina, que está nas pinças do alicate.

O campo eletromagnético tem a sua intensidade medida de acordo com a intensidade da corrente elétrica que flui no fio. Dessa forma, a tensão elétrica induzida na bobina entre as pinças do instrumento de medição acaba gerando uma corrente elétrica.

Com isso, o dispositivo lê e calcula qual é a corrente elétrica que está fluindo no condutor que está sendo medido. Esse valor é representado no display do amperímetro para o usuário efetuar a leitura.

Agora que já sabemos o que é e como funciona o instrumento, vamos aprender como utilizá-lo, na prática. Mas antes disso, é necessário ter atenção a algumas precauções importantes.

Antes de qualquer coisa, é importante lembrar que o alicate amperímetro é uma ferramenta de medição elétrica e, portanto, apresenta riscos para o usuário caso seja manuseado de forma inadequada. É fundamental seguir algumas precauções importantes para evitar acidentes, como:

Certifique-se de que o circuito está desenergizado;
Use Equipamentos de Proteção (EPIs), como luvas e óculos;
Não utilize o alicate amperímetro em circuitos que ultrapassem a sua escala de medição,
Nunca use o alicate amperímetro para medir tensão elétrica.

Agora, confira abaixo como usar o seu equipamento.

Ligue o alicate amperímetro

Para ligar o alicate, basta apertar o botão ON/OFF, localizado na parte frontal do dispositivo. Alguns modelos possuem um botão HOLD, que mantém a última leitura realizada no display do equipamento.

Já outros modelos, possuem a função de desligamento automático, acionada após um determinado tempo sem uso.

Posicione as pinças

Agora que já ligamos o equipamento, é fundamental posicionar as pinças corretamente em torno do condutor a ser medido. O ideal é que as pinças envolvam todo o condutor, sem nenhum desnível ou obstrução.

Selecione a escala

Ao selecionar a escala correta no alicate amperímetro, é importante verificar a intensidade da corrente elétrica que se deseja medir.

Os valores das escalas variam conforme o modelo do alicate, mas é importante sempre começar a leitura na escala mais alta e ir diminuindo até que a leitura desejada seja obtida.

Realize a medição

Para realizar a medição com o alicate amperímetro, é necessário manter o equipamento na posição correta e aguardar alguns segundos até que o valor seja estabilizado no display. Alguns modelos possuem função de autorange, que faz a seleção automática da escala de medição mais adequada.

Com essas informações, agora ficou fácil manusear o seu instrumento, mas é fundamental sempre lembrar das precauções importantes e respeitar as limitações do instrumento. Com a prática, a medição da corrente elétrica com o alicate amperímetro se tornará algo natural nas atividades do eletricista.

Quais os erros mais comuns na hora de utilizar o equipamento?

Ao utilizar um alicate amperímetro, é importante evitar uma série de erros comuns para garantir medições precisas e, mais importante ainda, para garantir a segurança do usuário. Um dos erros mais comuns é não conectar o condutor de forma adequada na abertura do alicate. Se o condutor não estiver inserido corretamente, as leituras podem ser imprecisas.

Além disso, escolher a escala errada é outro erro frequente. Por exemplo, utilizar uma escala muito alta para uma corrente pequena resultará em leituras imprecisas, enquanto uma escala muito baixa para uma corrente alta pode danificar o alicate e gerar leituras incorretas.

Para evitar esses e outros erros, é imprescindível ler e compreender o manual de uso do alicate amperímetro específico que está sendo utilizado. E, em caso de dúvida, é sempre recomendável buscar a orientação de um eletricista ou técnico qualificado para garantir medições precisas e seguras.

Por que usar um alicate amperímetro?

A medição de corrente elétrica é importante porque ajuda a identificar problemas em circuitos elétricos ou eletrônicos. Além disso, medir a corrente elétrica pode ajudar a prevenir sobrecargas e curtos-circuitos em circuitos elétricos. Afinal, sem medir a corrente elétrica, não é possível ter certeza de que um circuito elétrico está funcionando corretamente.

Além disso, usar o instrumento tem várias vantagens. Isso porque você pode medir a corrente elétrica facilmente sem precisar seccionar o circuito, de forma fácil e rápida. Mas esses não são os únicos motivos. Confira abaixo dez vantagens que o uso desse equipamento pode oferecer:

1. Medição não invasiva

O alicate amperímetro permite medir a corrente elétrica sem a necessidade de desconectar os fios ou interromper o circuito, o que acaba sendo muito útil em sistemas elétricos complexos, já que interromper o fluxo de corrente não é viável.

2. Segurança

A medição de corrente com um alicate amperímetro é uma abordagem segura, pois não requer contato direto com os fios condutores, minimizando o risco de choques elétricos ou curtos-circuitos.

3. Facilidade de uso

São projetados para serem simples de usar. Eles geralmente têm uma pinça que se abre e fecha facilmente ao redor dos condutores, tornando o processo de medição rápido e eficiente.

4. Versatilidade

Os alicates amperímetros podem medir tanto corrente contínua (CC) quanto corrente alternada (CA), permitindo que sejam utilizados em uma variedade de aplicações e circuitos elétricos.

5. Portabilidade

Esses dispositivos são portáteis e fáceis de transportar, o que os torna ideais para profissionais que precisam realizar medições em diferentes locais.

6. Leituras em tempo real

No caso dos modelos digitais, as leituras são exibidas em tempo real em um display integrado, o que permite ao usuário acompanhar as variações de corrente instantaneamente.

7. Precisão

Quando usado corretamente, esse equipamento pode fornecer leituras bastante precisas de corrente elétrica, tornando-os uma ferramenta confiável para diagnósticos e análises.

8. Economia de tempo

Comparado a métodos mais tradicionais de medição de corrente, como a inserção de um multímetro em série com o circuito, esse instrumento de medição economiza tempo e esforço, já que não requer interrupção do circuito.

9. Identificação de Problemas

A medição de corrente com um alicate amperímetro é útil na identificação de sobrecargas, curtos-circuitos, falhas e desequilíbrios de carga em circuitos elétricos.

10. Manutenção Preventiva

Com medições regulares de corrente elétrica, você pode detectar problemas potenciais antes que eles causem danos maiores, permitindo a realização de manutenção preventiva.

Como escolher o Alicate Amperímetro ideal?

Escolher o equipamento ideal depende das suas necessidades específicas e das aplicações para as quais você pretende utilizá-lo. Aqui estão algumas considerações importantes para ajudá-lo a fazer a escolha certa:

Tipo de Corrente: certifique-se de que o instrumento escolhido é adequado para a medição do tipo de corrente que você pretende analisar – corrente contínua (DC) ou corrente alternada (AC). Alguns modelos são específicos para um tipo de corrente, enquanto outros são capazes de medir ambos.

Faixa de Medição: escolha um alicate que cubra a faixa de corrente que você espera medir. A faixa de medição deve ser compatível com a amplitude do sinal que você vai analisar. Se você espera medir correntes muito baixas ou muito altas, certifique-se de que o alicate tem a faixa apropriada.

Resolução e Precisão: verifique a resolução e a precisão do alicate. Resolução refere-se à menor alteração na medição que o alicate pode detectar, enquanto a precisão indica o quão próximo o valor medido está do valor real.

Segurança: certifique-se de que o equipamento está em conformidade com os padrões de segurança elétrica. Procure a certificação adequada, como a certificação CE, para garantir que o dispositivo atenda aos padrões de segurança internacionalmente reconhecidos.

Facilidade de Uso: escolha um alicate que seja fácil de usar e que tenha uma interface clara e intuitiva. Uma tela de fácil leitura e controles simples podem fazer toda a diferença, especialmente ao trabalhar em condições de campo.

Conte com a Socintec para compra e calibração de alicate amperímetro!

Com o alicate amperímetro, é possível realizar a medição de corrente em um circuito elétrico sem que seja necessário interromper o fluxo de corrente ou desconectar os fios, sendo uma ferramenta valiosa para medir a corrente elétrica em diversos tipos de circuitos, contribuindo para a manutenção, diagnóstico e segurança em trabalhos elétricos.

E na Socintec você garante a eficiência plena de seus equipamentos por meio do nosso serviço de calibração com certificações em: pressão; elétrica; temperatura e umidade; tempo e frequência; força, torque e dureza; e massa.

Por isso, conte com a Socintec! Contate nossa equipe e saiba mais sobre este e outros instrumentos de medição disponíveis em nosso catálogo para locação e compra, além das melhores opções de calibração para seus equipamentos.

Acesse nossa loja virtual e adquira já sua nova ferramenta para medição de grandezas com condições especiais de pagamento!
